خط التعبئة التلقائية للسجاد - بلاط السجاد

خط التعبئة التلقائية لبلاط السجادخط التعبئة التلقائية لبلاط السجاد

خط التعبئة التلقائية لبلاط السجاد - تعرض شاشة اللمس HMI مواقع الأعطال وتراقب التشغيل، وقدرة آلية عالية على التكيف مع سمك السجاد ومواصفات الكرتون.

المزايا الرئيسية

  • سرعة الماكينة 5-10 م/دقيقة (سرعة العملية 7 م/دقيقة)
  • سعة التغليف 840 متر مربع/ساعة على أساس سجادة بعرض 2 متر
  • القدرة الإجمالية
  • شاشة لمس HMI مع عرض موقع الأعطال
  • قدرة قوية على التكيف مع سمك الكرتون ومستقرة وموثوقة
هل أنت مهتم بهذه الآلة؟Tel 0510-83397635 - البريد الإلكتروني info@xhmachinery.com
اطلب عرض سعر الآن

تقنيالمواصفات الرئيسية

الطراز / السلسلةDTBZ-50
مقاسات التعبئة50×50cm; 25×100cm
سرعة الآلة2-10m/min
السرعة المعتادة4-7m/min
مصدر الحرارةكهرباء، هواء مضغوط
الفرنبدون فرن
القدرة الرئيسية≈50KW
الأبعاد الكلية23500×9100×3660mm
سعة التغليفسرعة الماكينة 5-10 م/دقيقة، سرعة العملية 7 م/دقيقة، السعة 840 م 2/ساعة للسجاد بعرض 2 م
الأبعادالطول 23500 مم × العرض 9100 مم × الارتفاع 3660 مم
اﻟﻮزن5600 كلغ

استخداممجالات الاستخدام

خط التعبئة التلقائية لبلاط السجاد - تعرض شاشة اللمس HMI مواقع الأعطال وتراقب التشغيل، وقدرة آلية عالية على التكيف مع سمك السجاد ومواصفات الكرتون.

PROCماذا يفعل قسم التغليف

بعد قطع البلاط، لا يزال على الخط أن ينجز ثلاث مهام: تقليب البلاط لفحص الوجه/الظهر، وتبديل الاتجاه بحيث تُعبَّأ البلاطات المتجاورة ظهرًا لظهر، ثم تربيع ورص قبل التعبئة في الكرتون.

تركز براءات التغليف المنشورة لشينغهوا على أتمتة هذه الخطوات الثلاث لتقليل التقليب اليدوي والتربيع باليد. تستخدم هذه الآلة واجهة لمس يمكن أن تُظهر مواقع الأعطال وتراقب حالة التشغيل، مع تكيف قوي مع سماكة السجاد ومواصفات الكرتون (انظر TECH في هذه الصفحة). تُحاذى سرعة الدورة ومقاس الكرتون مع العينات في مرحلة العرض.

PATنقاط عملية من براءات منشورة

فحص التقليب التلقائي (منشور CN204137382U): ناقل بحزام ضيق مع عمود تقليب سيرفو ومفاتيح كهروضوئية يقلب كل بلاطة 180° لفحص الجانبين، مما يقلل التقليب اليدوي.

التقليب المتقطع (منشور CN204137383U): لتعبئة الكرتون، يجب أن تجلس البلاطات المتجاورة ظهرًا لظهر؛ توفر الحساسات الكهروضوئية وشريط التقليب تقليبًا متقطعًا قبل الرص، فيقل إعادة التوجيه باليد.

التشكيل والرص التلقائي (منحة اختراع CN103950581B؛ نموذج منفعة مرتبط CN204137379U): عند طرف التفريغ، يعدّ العدّ الكهروضوئي وبكرات التوجيه البلاط؛ تُربّع صفائح التشكيل الرصة، ويبني منصة رفع الكومة، ثم يغذي قاذف محطة التعبئة—بما يغطي تخطيطات منطقة رص مربعة أو دائرية الموصوفة في النصوص العامة.

تلخّص هذه الملاحظات اتجاهات تقنية في نصوص البراءات العامة ليتمكن المشترون في الخارج من رؤية كيف يرتبط قسم التغليف. يتبع التكوين المُسلَّم العقد والتشغيل الميداني. يمكن مشاركة قائمة براءات أوفى في النقاش؛ لا نضع جدار أرقام براءات على الموقع.

LINEكيف ينسجم مع خط البلاط

تدفق ورشة بلاط نموذجي: تمهيد ← ظهارة PVC أو بيتومين/TPO ← قطع ← خط التغليف هذا. انظروا أيضًا خط تمهيد بلاط السجاد، وخط بلاط PVC، وخط بيتومين / TPO، وآلة القطع المستمر الأوتوماتيكي.

إن كان القطع لديكم موجودًا، أحضروا مقاس البلاط وارتفاع الرصة ومعرف الكرتون وإنتاج الوردية المستهدف ليُفحص الدفع وأدوات الكرتون مقابل مقاسات التعبئة المنشورة (50×50 سم؛ 25×100 سم في جدول TECH لهذه الصفحة).

هيكلصور الآلة

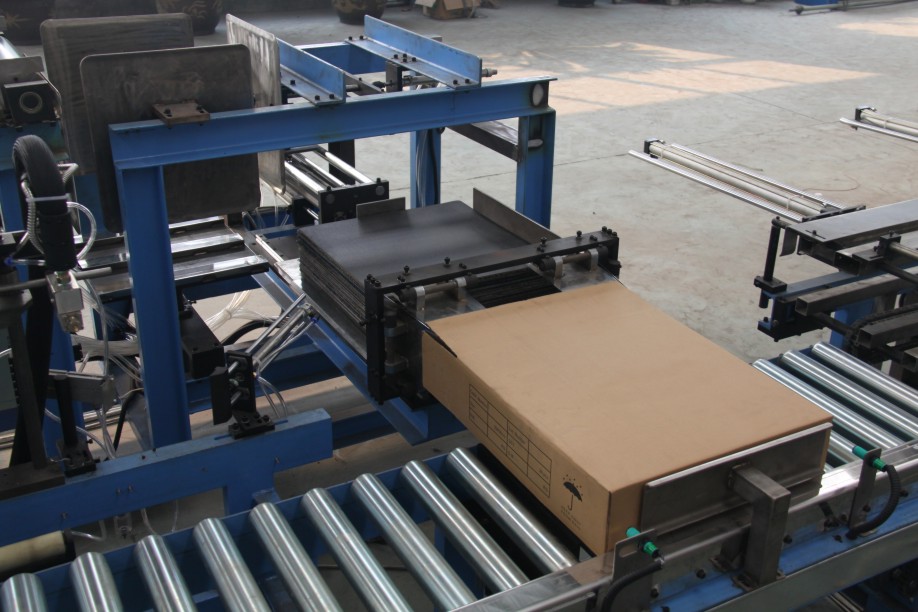

آلة تعبئة وتغليف بلاط السجاد الأوتوماتيكية صور

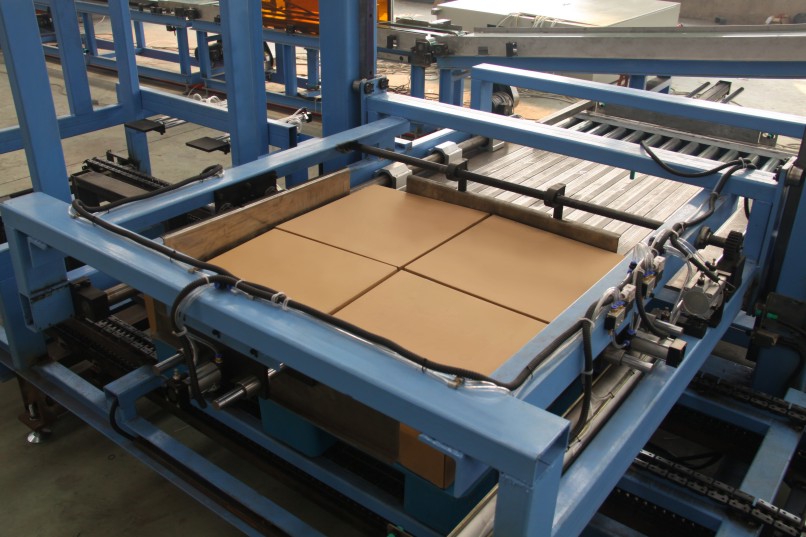

آلة تعبئة وتغليف بلاط السجاد الأوتوماتيكية صور

الأسئلة الشائعة

س: ما مقاسات التعبئة والسرعات المنشورة لخط التغليف هذا؟

ج: TECH منشور في هذه الصفحة: مقاسات تعبئة 50×50 سم و25×100 سم؛ سرعة آلة 2–10 م/دقيقة؛ سرعة تشغيلية نموذجية 4–7 م/دقيقة. ملاحظة الطاقة: سرعة آلة 5–10 م/دقيقة، سرعة عملية 7 م/دقيقة، طاقة 840 m²/h لسجاد بعرض 2 م. مصدر الحرارة مذكور ككهرباء وهواء مضغوط (بلا فرن). الحقول الكاملة في جدول TECH أعلاه—النطاق الميكانيكي ليس وعدًا بأن كل كرتون وسماكة يعملان عند قمة النطاق.

س: لماذا يحتاج الخط «تقليبًا متقطعًا»؟

ج: في الكرتون، تجلس البلاطات المتجاورة عادة ظهرًا لظهر بثبات أكبر. تصف البراءة العامة CN204137383U استشعارًا كهروضوئيًا مع شريط تقليب للتقليب المتقطع قبل الرص، فيقلل إعادة التوجيه باليد لدى المشغّلين.

س: هل يمكن أتمتة تقليب فحص الوجه/الظهر؟

ج: تصف البراءة العامة CN204137382U ناقلًا بحزام ضيق مع عمود تقليب سيرفو يقلب البلاط 180° لفحص الجانبين، مما يقلل جهد التقليب اليدوي.

س: كيف يتوافق التشكيل/الرص مع مواصفات الكرتون؟

ج: تصف البراءات العامة CN103950581B / CN204137379U العدّ والتربيع ورص الرفع ثم القذف إلى التعبئة. عند الاستفسار، أرسلوا مقاس البلاط وارتفاع الرصة والأبعاد الداخلية للكرتون وإنتاج الوردية المستهدف لنطابق القاذف وأدوات الكرتون.

س: هل سيسرد الموقع كل براءات الشركة؟

ج: لا. تسلّط الصفحات الضوء فقط على نقاط تقنية عامة مرتبطة بهذه الآلة. لدى شينغهوا محفظة براءات كبيرة (يذكر الموقع 119 براءة على مستوى الشركة)؛ يمكن مشاركة قائمة كاملة في النقاش التجاري.

س: هل تعني أرقام البراءات أن كل خط مُسلَّم مطابق لرسوم البراءة؟

ج: لا. تُظهر نصوص البراءات اتجاهات تقنية. يُبنى خطكم وفق موجز العملية وتكوين العقد؛ يقفل التشغيل التجريبي الإعدادات النهائية. أرقام المنشورات ليست ادعاءً بالوضع القانوني الحالي لكل فرد في العائلة.

س: هل يمكن تخصيص الآلة وهل تصدّرون؟

ج: نعم. تبني شينغهوا حسب عمليتكم. تعمل الآلات في أكثر من 20 دولة؛ التركيب وتدريب المشغّلين والدعم الفني مدى الحياة متاحة بموجب العقد. اتصلوا بـ +86 510 83397635 / +86 510 83382635 أو راسلوا info@xhmachinery.com.
