棉氨纶织物剥色、氧漂、复染工艺-涂层机_定型机_地毯机_地毯背胶机

棉氨纶织物剥色、氧漂、复染工艺

发布时间：2021-06-03 点击：

定型机、涂层机专业生成厂家无锡前洲兴华机械2021年6月3日讯 目前对服装面料质量要求越来越高，特别是对外观质量(色光、色差、符样)要求更加严格。而染整加工过程中，经常会因各种原因导致染色深度偏重、色光不对，色斑色疵等无法直接进行修正，因而需要对已染色织物进行剥色复染。

棉氨纶织物的染色大多以活性染料为主，对于浅色系列来说剥色较彻底。但对于深色织物来说相对较难，残存色素较多，剥后织物白度不够，强力损失过大。再加上氨纶对碱性条件比较敏感，所以剥色具有一定的技术难度。为此，笔者结合织物中氨纶纤维的化学加工特点，采用保险粉剥色-双氧水漂白法对活性染料染氨纶织物的剥色工艺进行了研究，提出一套合理的剥色及复染加工工艺。

一

剥色原理及工艺

1.剥色原理

剥色，即利用化学作用破坏纤维上的染料使之不能发色。各种剥色方法都是利用染料与纤维形成的共价键有限的耐氧化、耐碱、耐氯漂等性能。使其化学键断裂，染料从纤维上脱落下来，从而使织物表面颜色变浅。

化学剥色剂常用的有保险粉、雕白粉，它们通过破坏染料分子结构中的发色体系而达到褪色或消色的目的。棉氨纶织物常采用保险粉纯碱进行剥色，既达到剥色效果又尽量不损伤织物强力，满足染整加工的需要。

2.剥色处方

棉织物剥色一般采用保险粉-烧碱法，而对于棉氨纶织物来说，由于其中含有3％～5％的氨纶纤维，氨纶不耐强碱，尤其在高温条件下，烧碱对氨纶起分解作用，故棉氨纶织物整理加工需尽量降低烧碱浓度，且温度不宜过高。生产中常常采用纯碱代替烧碱，由于碱性较弱，对氨纶作用较为缓和。

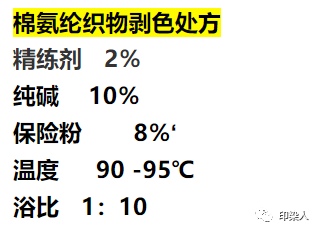

贰

氧漂处方及工艺

1.氧漂处方

织物经剥色后往往白度不够，达不到染色要求。剥色后重染浅色时，对织物的白度要求更高。因此，织物剥色后漂白会得到较好的白度。因织物中含有氨纶，氨纶纤维在次氯酸盐溶液中会以氮一氯结合而使纤维损伤泛黄，损伤严重。所以对含有氨纶的织物漂白不可用含氯漂白剂。而氨纶对含氧漂白剂有较好的稳定性，但溶液中过氧化物浓度不可过高。同样，考虑到烧碱会对氨纶纤维有较大损伤，故漂白时采用纯碱，作用较为缓和，织物弹性不会有明显影响。

棉氨纶织物漂白处方

H202 4％

精练剂 2％

Na2C03 3％

浴比 1：10

2.氧漂工艺

双氧水漂白：棉氨纶弹性织物经过上述剥色漂白工艺处理后，由于织物本身具有较大弹性，且剥色、漂白时用纯碱代替烧碱，作用较为缓和，织物弹性和强力没有明显影响。

除此之外，保险粉剥色-双氧水漂白法，棉氨纶织物脱色后不会出现泛黄现象，加工效果较好。漂白处理后，织物表面双氧水必须彻底去除，否则在复染时有可能造成色浅、色花。织物上残留双氧水及纯碱，先用90℃热水处理，再分别用2％除氧酶60℃处理5min：再用0．5％醋酸溶液70℃处理5min，然后再充分水洗，彻底去除织物表面的残留物。

叁

复染工艺

染色通常采用溢流染色机或喷射溢流染色机，复染时染料按原处方增加15％，其它助剂用量及工艺条件不变。织物经过剥色漂白处理后比未染色、未剥色的半制品更白，因此复染需增加染料浓度。

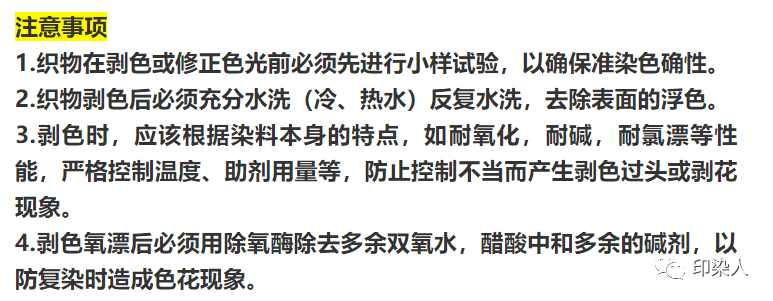

1.色光修正及注意事项
