定型机、涂层机专业生成厂家无锡前洲兴华机械2022年3月1日讯 纺织材料在标准大气下达到平衡时所具有的回潮率称之为标准回潮率。各纤维及其制品的实际回潮率随温湿度的条件而变，为了比较各种纺织材料的吸湿能力，将其放在统一的标准大气条件下经过规定时间后（平衡）测得的回潮率（标准回潮率）来进行比较。

回潮率的变化当然会造成纺织材料的重量的变化，这里需要强调的是在贸易中是以公定重量作为货款基准的，否则不是买方吃亏（材料偏于潮湿）就是卖方吃亏（材料偏干燥），失去贸易的公允，这也是贸易纠纷的主要原因之一；在生产中，进行单位长度的重量控制（定量控制），纤维材料的重量随吸着水分量的增加而成比例地增加。

回潮率增大会使纤维体积膨胀，且即横向膨胀远远大于纵向膨胀。

大分子沿轴向排列，吸湿后分子间距增大，而大分子的长度不会增长。

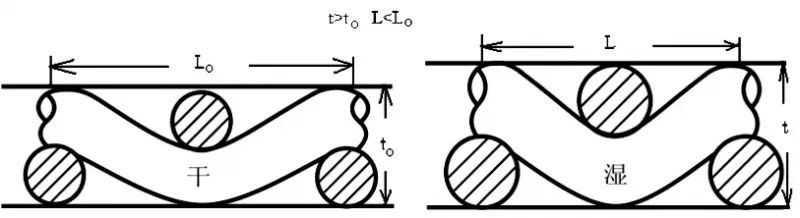

织物吸湿前后织物结构的变化

纤维吸湿膨胀不仅是纤维变粗、变硬，而且也是造成织物收缩（缩水）的原因之一。织物进水后，纤维吸湿膨胀，使纱线直径变粗，织物中纱线的弯曲程度增大，同时互相挤紧，使织物在经向或纬向比吸湿前需要占用更长的纱线，其结果是使织物收缩。不过纤维的吸湿膨胀也有有利的一面，如水龙带和雨衣可以利用它们遇水后纤维吸湿变粗使织物更加紧密，而使水更难通过。膨胀在织物的起皱、干燥和染色等工艺过程中也是一个重要因素。

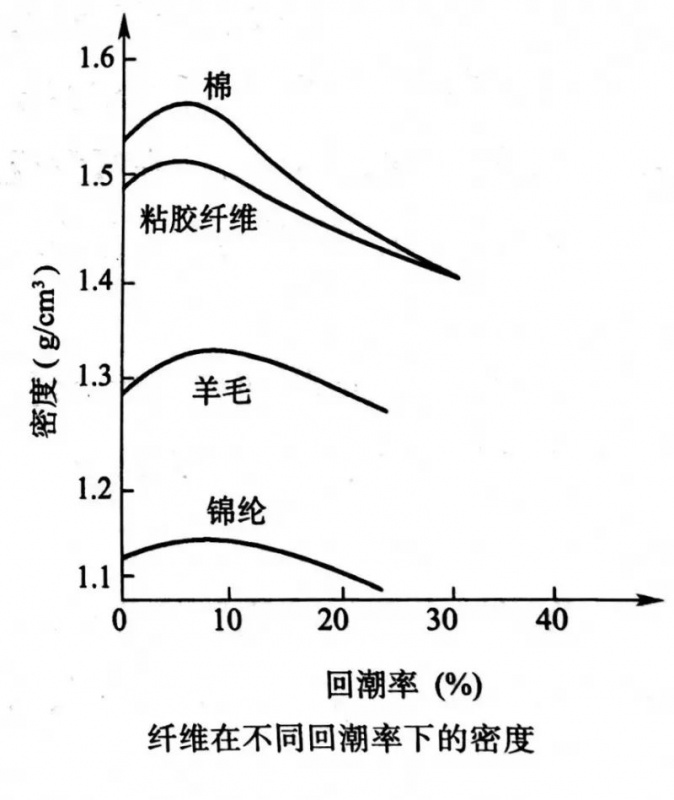

从上图可以看出。纤维的密度随着回潮率的增加密度先上升而后下降。

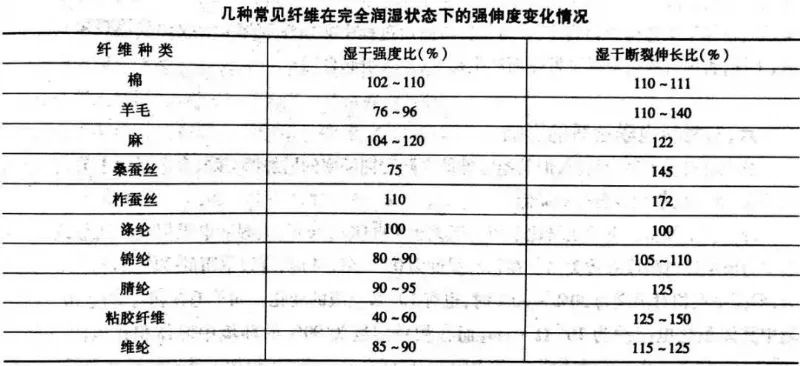

对于大多数纤维而言，其强力随着回潮率的增加而下降，少数纤维几乎不变，个别纤维（棉、麻）的强力上升。绝大多数纤维的断裂伸长率随着回潮率的增加而上升，少数纤维几乎不变。这主要由于水分子进入之后拆开了大分子之间的交联，分子间力减小，大分子易滑脱，故强力降低。

随着回潮率的增加，纤维变得柔软容易变形，模量下降，容易缠结，而较密实的织物则由于纤维的捧场而变得僵硬；纤维表面的摩擦因数随着回潮率的增加而变大。

回潮率的变化导致纤维机械性能的改变，而机械性能的改变又影响纺织的加工和产品的质量。如回潮率过低，则会使纤维的刚性变大而发脆，加工中易断裂，静电现象也明显；回潮率过高，则会使纤维不易松开，其中的杂质难以清除，容易相互纠缠扭结，易于缠绕机器上的部件，会造成梳理、牵伸、织造等工艺的波动。抱合性的改变同样会使纱线的结构和织物质量改变，会造成纱线强力、毛羽、条干、织物尺寸、织物密度等的不稳定或变化等。

纺织材料随着回潮率的增加其保温性能逐渐下降，冰凉感增加，点燃温度上升，玻璃化温度下降，热收缩率上升，抗熔孔能力有所改善。回潮率的变化对材料热学性质的影响很大。

纺织材料属于绝缘材料，但其绝缘性能会随着回潮率的增加而下降，介电损耗增大，静电现象会有所降低。

回潮率升高时，纤维的光折射率下降。光的吸收会增加，颜色会变深，光降解和老化会加剧。
