静电植绒机专业生产厂家无锡前洲兴华机械2020年3月7日讯 静电植绒是将静电技术与纺织业结合的一项工艺，它利用静电吸附原理把纤维绒毛一根根直立固定在纺织品上，获得一种独特的效果。植绒产品手感柔软、光泽柔和、立体感强，同时又因工艺简单、生产效率高，被广泛应用于服装和装饰用纺织品上。
许存存等在《印染》期刊上发表了一种植绒胶，这种植绒胶热焙烘固化与常规的静电植绒胶热焙烘固化相比，15s的光固化速度，可以提高植绒机的加工速度，减少焙烘过程的能量消耗，提高企业经济效益。
原料：采用异佛尔酮二异氰酸酯（IPDI）、聚四氢呋喃醚二醇（PTMG）、二羟甲基丙酸（DMPA）和丙烯酸羟乙酯（HEA）合成了可紫外光固化的静电植绒胶。
制备流程：在四口烧瓶中加入计量的PTMG（Mn=1000）多元醇，升温至120~140 ℃，通入氮气置换瓶中。保持加热，在真空条件（真空度大于0.08 MPa）下对多元醇脱水处理2h。接通氮气，降温至室温备用。在四口烧瓶中加入一定量的干燥PTMG多元醇，搅拌并加入计量的IPDI和催化剂DBTD，升温至80 ℃反应，期间测定—NCO的质量分数（二正丁胺滴定法），当达到理论值后，冷却至合适温度；加入计量DMPA 扩链，升温至 80 ℃反应，测定—NCO质量分数至理论值后，加入计量HEA，反应一定间后，添加阻聚剂稳定乳液。冷却至合适温度，去除氮气，加入计量TEA 中和。一定时间后，强力搅拌条件下加入去离子水乳化，最终得到带蓝光的透明乳液。
将上述制备的水性聚氨酯乳液加入光引发剂，调配好后涂布在四氟乙烯模具内，室温放置 12 h，将水分蒸发，然后在 100 W（UV 波长 365 nm）紫外灯下光照固化，得到固化膜，待测。
在缓慢搅拌状态下，加入计量的光引发剂，搅拌均匀后，提高转速，加入适量的增稠剂，将体系黏度控制在指定的范围，制得静电植绒胶。将需要刮涂的布样固定在涂布架上，使用筛尺和刻度盘调整合适的刀距。将制备好的植绒胶通过移动刮刀匀速涂布，进行静电植绒；调节烘干时间与温度等参数，将布样放入烘箱预烘，至一定时间后取出，用紫外灯照射15s，完成固化。

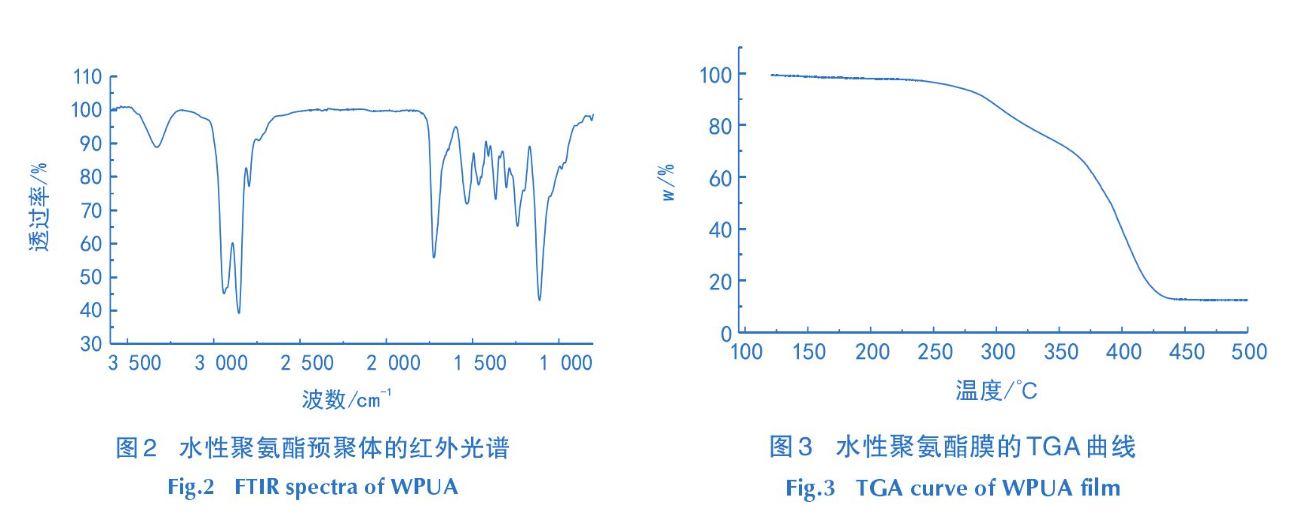

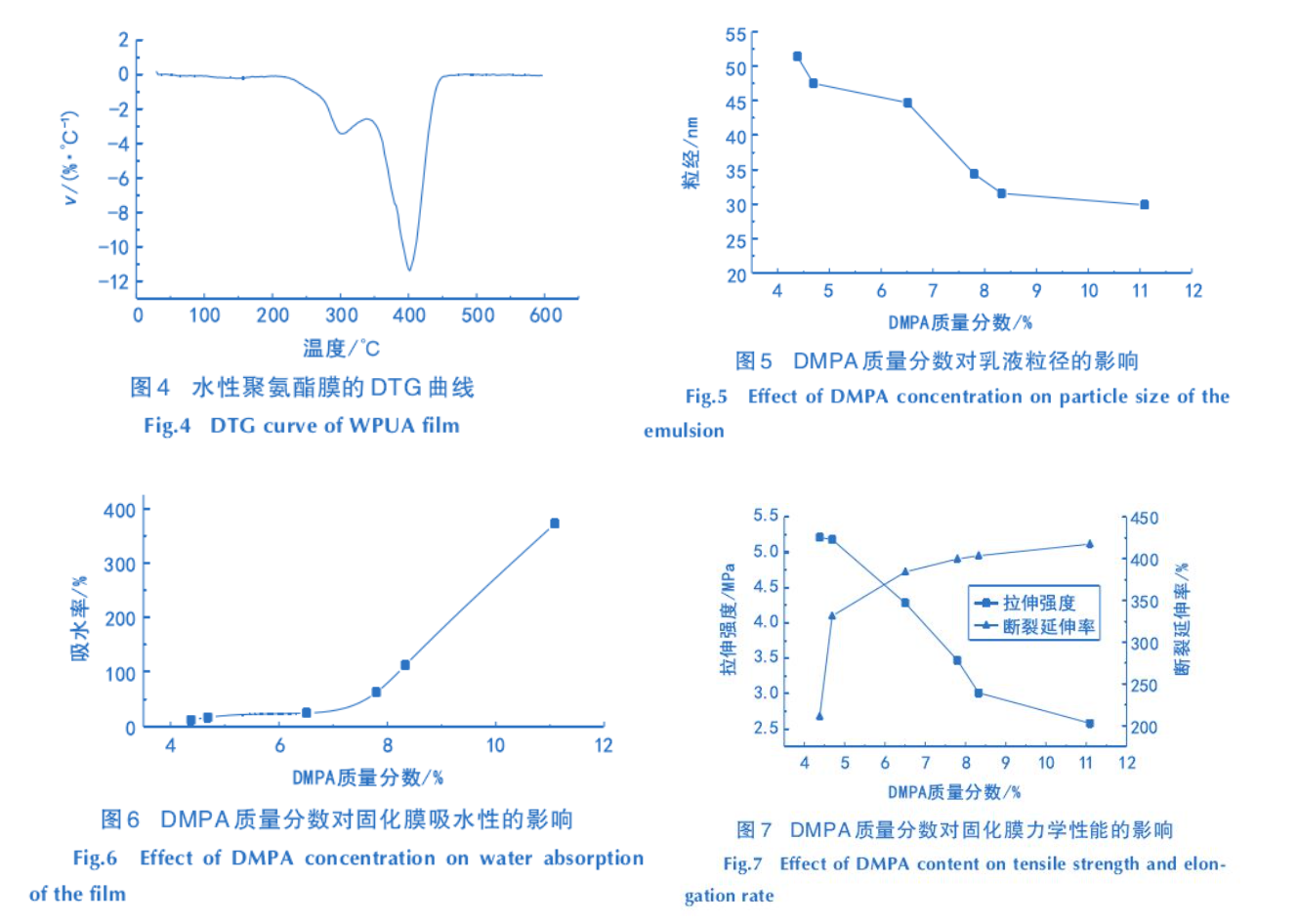

分析：使用红外光谱和热重分析法对其结构和性能进行了表征。探讨了DMPA含量对乳液及固化膜性能的影响，并研究了上胶率对植绒效果的影响。

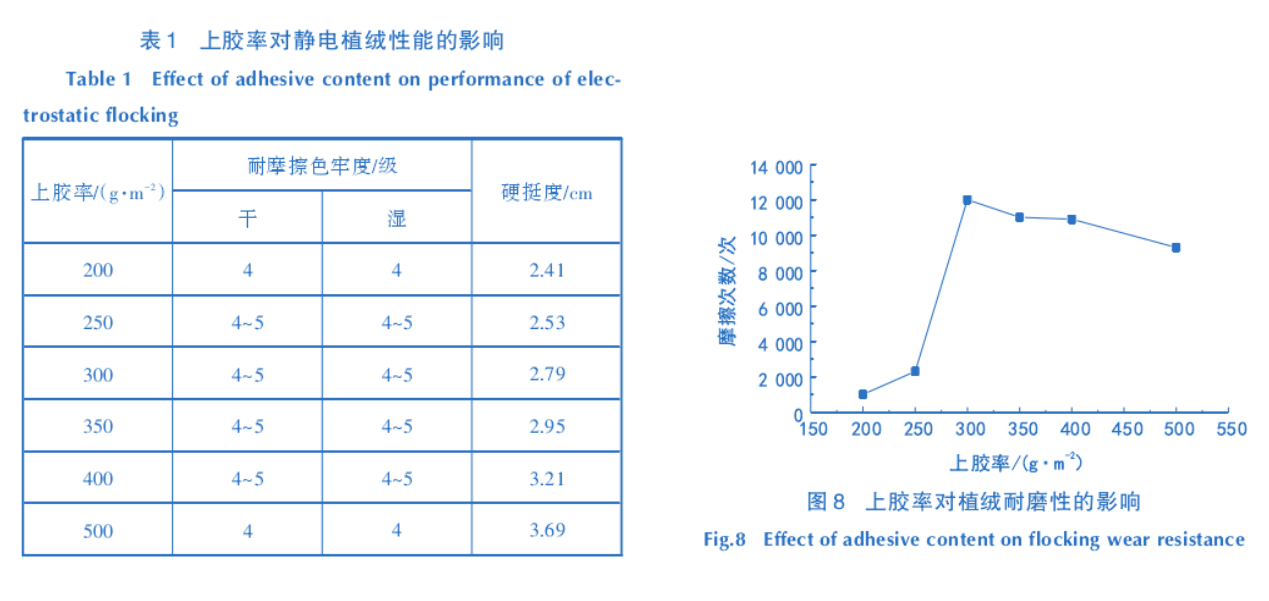

结果表明：当DMPA含量为4.69%时，合成的UV固化植绒胶综合性能最佳，其乳液粒径为47.5 nm，固化膜的吸水率为16.4%，固化膜的拉伸强度为5.18 MPa，断裂伸长率为331.33%，且热稳定性较好；当上胶率为300 g/m2时，静电植绒效果较好，其耐磨次数可以达到12 000次，耐摩擦牢度达到4~5级，手感较优。
文献：许存存, 王国平, 杨令杰, 等. UV光固化静电植绒胶的合成及应用[J]. 印染, 2015(16): 15-19.
 |
联系我们 Contact Us
如果您对我公司产品有任何疑问，请致电 |
 |
客户服务 Customer Service
免费服务温馨体贴：免费提供设计方案、免费提供安装指导。 |
 欢迎扫描关注微信公众号 |
