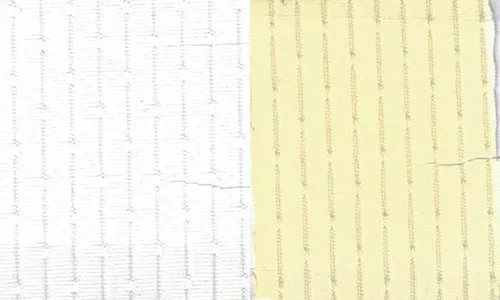

如下图：
（右侧图已发生明显黄变）
为什么会产生酚醛黄变？
纺织品在包装、运输或贮存过程中，包装材料中含有酚类抗氧化剂BHF（二叔丁基对甲酚，作用：延缓塑料物质降解）与空气中的氮的氧化物（NOX）反应生成了DTNP（2,6-二叔丁基对硝基苯酚）这种物质。而DTNP极易发生升华，就会迁移到纺织品上。在碱性条件下，DTNP会转化成为黄色的阴离子酚盐，从而使纺织品产生黄变。
酚醛黄变影响哪些颜色？
颜色越浅，发生酚醛黄变的几率越大，尤其漂白色。
酚醛黄变影响哪些织物？
酚醛黄变对所有织物都有影响，例如棉、化纤等，对锦纶的影响尤为突出。化纤类的浅色面料对酚醛黄变比棉类面料更敏感。锦纶类的泳衣等高档服饰必须做抗酚醛黄变整理，以提升服装的整体档次和延长使用寿命。
解决办法：
2、抗酚黄变方案
应用工艺
①、定型用： 在定型机轧槽中加入：10-30g/L（加入 VGA 后的处理液 pH 必须调整至 4.5-5.5 方可生产。推荐用柠檬酸调节 PH 值。 用量根据颜色调整，一般浅色用量稍大，深色用量稍小。）
②、染色后用： 锦纶酸性染料染色固色布或荧光漂白布中加入，防止黄变或色相改变，并且赋予较高的耐氯性。 参考用量：1.0-3.0%（对布重，加入 VGA 后的处理液 pH 必须调整至 4.5-5.5 方可生产。推荐用柠檬酸调节 PH 值。 用量根据颜色调整，一般浅色用量稍大，深色用量稍小。） 温度：70-80℃ 时间：20 分钟

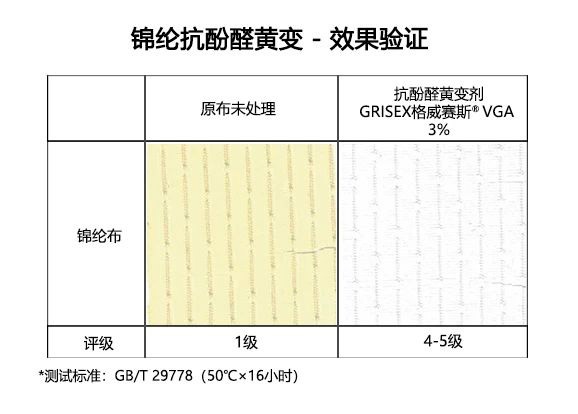

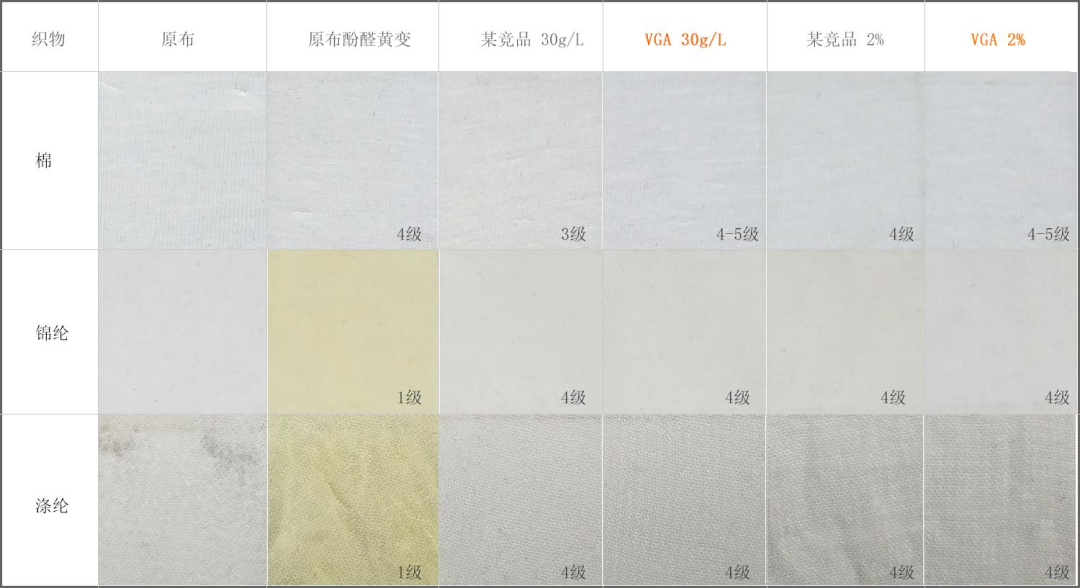

VGA 抗酚醛黄变效能实测对比：
应用方案 影响酚黄牢度的因素有以下几点：
1、PH 值对抗酚黄变效果的影响，溶液的 PH 值对抗酚黄变级的效果有着很大的影响，将溶液 PH 值调整在不同的酸度，抗酚黄变效果如表-1 所示。
由表-1 可知，PH 值越强，其抗酚黄变效果越好。这是由于在不同的 PH 值条件下，聚酰胺纤维所带电荷不同所致。酸性越强，其正电性越强，对阴离子型抗酚黄变剂的吸附能力就越强。
2、用量对抗酚黄变效果的影响，使用不同用量的锦纶抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 对锦纶织物进行处理，其抗酚黄变效果见表-2 和表-3。

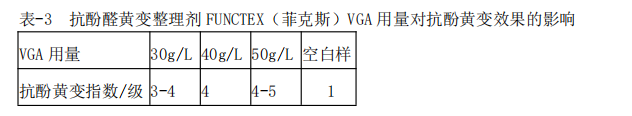

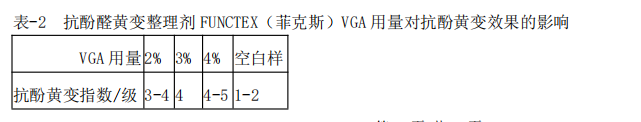

由表-2 和表-3 可知，加入抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 能有效改善锦纶的抗酚黄变效果，其原因是在 纤维表面成膜后阻断了与空气中 NO2、SO2 的接触，防止织物吸收丁基化羟基甲苯类衍生物。对于白色织物，当抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 用量达到 4%或 50g/L 时，防黄效果达到 4 级以上。
3、温度对抗酚黄变效果的影响，针对浸渍工艺，通过调整处理浴的温度，测试抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 的抗酚黄变效果，结果见表-4
4、处理时间对抗酚黄变效果的影响，由表-4 可知，处理浴的温度对抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 的抗酚黄变效果也有着一定的影响。在同 等条件下，当处理浴的温度为 70～80℃时，抗酚黄变效果为 4-5 级。调整处理时间，测试抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 的抗酚黄变效果，结果见表-5.

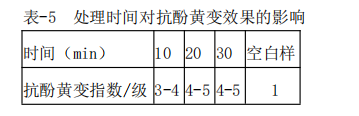

进行抗酚黄变整理时，处理时间短，抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 不能充分的被织物吸收，效果降低；处理时间过长，不利于提高生产效率。由表-5 可知，抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 用于浸渍工艺的处理时间以 20min 为好。
5、织物洗水对抗酚黄变效果的影响，耐洗性是评判抗酚黄变效果的标准之一。按照 AATCC-135 标准，测试抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 的效果，结果见表-6.

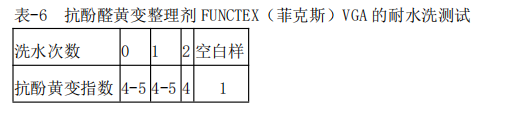

由表-6 可知，经过一定程度的水洗之后，抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 的效果并没有明显下降，抗酚醛黄变仍然保持在 4 级，符合高档锦纶织物的染整要求。
结论：
（1）抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 用量为 4%或 50g/L，温度 80℃时，锦纶织物黄变最小，达到 4 级以 上；
（2）抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 不仅适用于浸渍法，对浸轧工艺也有很好的抗酚黄变效果；
（3）抗酚醛黄变整理剂 FUNCTEX（菲克斯）VGA 处理后织物具有一定的耐洗性。
（4）加入 VGA 后的处理液 pH 必须调整至 4.5-5.5 方可生产，强酸性处理液可能会导致织物强力下降。
 |
联系我们 Contact Us
如果您对我公司产品有任何疑问，请致电 |
 |
客户服务 Customer Service
免费服务温馨体贴：免费提供设计方案、免费提供安装指导。 |
 欢迎扫描关注微信公众号 |
