定型机、涂层机专业生成厂家无锡前洲兴华机械2020年12月5日讯 涤纶有良好的热塑性能，在不同的温度下产生不同的变化。涤纶受热变化处于非晶型和结晶型高分子化合物受热变化之间。它在玻璃化温度以上，只有非晶区内某些分子链间作用力小的链段才能活动，分子链间相互作用力大的分子链段仍难运动，结晶区内的分子链当然不能运动，所以纤维只表现为比较柔韧，但不一定像高弹态一样有很好的弹性。
当继续加热到230-240℃时，达到涤纶的软化点，涤纶非晶区的分子链运动加剧，分子间相互作用的力都被拆开，此时类似粘流态，而结晶区内的链段却仍未被拆开，所以纤维只发生软化，而不是熔融，但此时已丧失了纤维的使用价值，所以在印染加工中不允许超越这个温度。
涤纶的转移印花就是利用非晶区受热分子链运动来达到的。但是必须严格控制温度，如果超过允许范围，织物的手感变得粗硬；当涤纶受到258-263℃高温时，涤纶结晶区内分子链段也开始运动，纤维也就熔融了，这个温度就是涤纶的熔点。

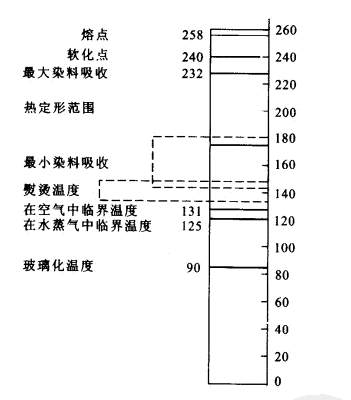

涤纶在热定型原理
涤纶在热定型时，由于受到的热量不同，纤维的微结构改变也不相同。当定形温度为170—180℃时，涤纶在吸尽法染色中对分散染料的吸收能力很低，当超过180℃时，涤纶对染料的吸收率与温度增加成正比，这与涤纶的结晶性能有关，因为170—180℃时，涤纶的结晶速度快，由于形成的结晶多，染料上染就较少，而温度增高，可能引起大分子取向度的降低，所以吸收染料又增加。
涤纶在高温蒸汽长时间的作用下要发生水解，纤维的强力和染色性能都会下降，但在水和以水为介质的染浴中能够经受140℃的高温。
 |
联系我们 Contact Us
如果您对我公司产品有任何疑问，请致电 |
 |
客户服务 Customer Service
免费服务温馨体贴：免费提供设计方案、免费提供安装指导。 |
 欢迎扫描关注微信公众号 |
