涂层机专业生产厂家无锡前洲兴华机械2019年9月22日讯 阳离子涤纶丝全称：cationic dyedpolyester 叫阳离子可染涤纶，属于变性/改性涤纶，可以在110度用阳离子染料染色。
阳离子纱是属于改性涤纶，化学名：聚对苯二甲酸丁二酯（弹性聚酯)，缩写：PBT，在工厂也有用CD表示的。因为普通的涤纶(聚对苯二甲酸乙二酯)存在吸湿低，染色性能差，容易积聚静电，易起毛等缺点，因此通常用磺酸盐做改性剂改性成可用阳离子染料染色的改性涤纶，或在纺丝前或纺织过程中加入阳离子活性剂来制备改性涤纶，这样的纱叫阳离子纱，这种纱就不需要像通常的涤纶那样高温染色（130-135℃），常温就可以染色了。
涤纶纤维是疏水性的合成纤维，缺乏能与直接染料、酸性染料、碱性染料等结合的官能团。虽然具有能与分散染料形成氢键的酯基，但是涤纶分子链结构紧密，染料分子不易进入纤维内部，致使染色困难，色泽单调，直接影响到涤纶面料花色品种的开发。
由于涤纶的结晶度高，纤维中只存在较小的空隙，当温度较低时，分子热运动改变其位置的幅度较小，在潮湿条件下，涤纶纤维又不会象棉纤维那样能通过剧烈溶胀而使空隙增大，染料分子难以渗透到纤维内部。涤纶染色时通常只能用分散染料进行染色，并且必须在高温高压下或借助载体进行染色。
为了提高涤纶的染色性能，从分子结构上考虑，提高分子链的疏松程度，将有助于染料分子的进入。改善染色性能主要采用的方法有：
(1)与分子体积庞大的化台物共聚；
(2)与具有可塑化效应的化合物混合纺丝；
(3)导入具有醚键那样的和分散性染料亲和性好的基团。
采用共聚方法改性制得的涤纶树脂熔点低，结晶度低，纤维的热性能和机械性能受到一定程度的损害。
阳离子染料可染改性方法是将涤纶染色改性剂，如简苯二甲酸二甲脂-5-磺酸钠(俗称三单体，英文缩写SIPM)与涤纶共聚，共聚后的涤纶分子链中引入了磺酸基团，可用阳离子染料染色，所染织物色彩鲜艳，染料吸尽率高，大幅度减少了印染废水的排放，共聚聚酯切片又能增加抗静电、抗起毛球及吸湿性能，是近年来改善涤纶染色性能的主要方法之一。
日本尤尼吉卡公司用4份含磺酸基团的间苯二甲酸盐单元的阳离子可染聚酯与1份乙二醇／聚乙二醇／磺酸基间苯二甲酸钠／对苯二甲酸的嵌段共聚物共混纺丝，可制成具有高染色深度的超细纤维。
在纺丝前或纺丝过程中，加阳离子活性剂和少量变性剂与BHET(对苯二甲酸羟乙脂)共聚。使其成为无规线型聚合体后，其可纺性变好。这种改性涤纶不但可用阳离子染料染色，且还兼有抗起球性并提高了缩皱回复性。
另外在阳离子可染纤维推出的同时，一种以1，4丁二醇代替乙二醇作为第二单体的改性涤纶(PBT)也加入了差别化涤纶的行列。以丁二醇代替乙二醇不仅使分子链的柔性大大增加，而且纤维的染色性能也大为改善，达到常压沸染100℃。
但由于1，4丁二醇的原料价格远高于乙二醇，而使PBT纤维在价格上缺乏竞争优势。因此目前主要是在常PET中把1，4丁二醇作为第三单体加入，这样不仅使纤维的价格有所下降，而且其染色性能得到改善，热稳定性要大大优于阳离子可染纤维。

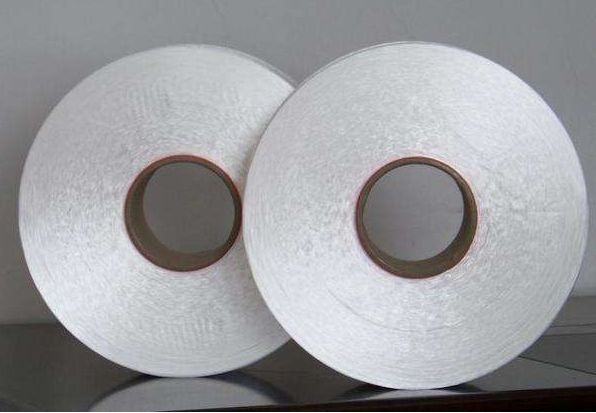

现常用的阳离子改性涤纶长丝是用在聚酯切片中引入了带有极性基SO3Na 的间苯二甲酸二甲酯而纺制的一种新型涤纶产品，其外观与普通涤纶长丝无区别，但是由于采用了离子改性，不仅大大改善了纤维的吸色性能，而且降低了结晶度而使染料分子易于渗透，使得纤维容易染色，吸色率提高，吸湿性也有改善；
这种纤维既保证阳离子易染，同时又可增加纤维的微孔，提高纤维上染率、透气性、吸湿性，从而进一步适应聚酯纤维的仿真丝化；通过仿真丝化可使织物柔软透气、舒适、抗静电、常温常压可染。
通过阳离子改性多功能仿毛，可使织物具有手感柔软、抗静电、抗起毛起球、常温常压与毛共染。用阳离子改性纤维织成的织物，在用阳离子染料进行染色时，具有下列特性：
1.色调鲜明，深染性好；
2.吸湿性能高；
3.耐日光牢度和变退色牢度好；
4.拼色染色时，染料相容性好；
5.在高温染浴中，稳定性好；
6.对包括普通聚酯纤维在内的其它纤维的沾污性小；
7.向纤维内部的扩散速率快，无环染现象；
8.染浴中 pH 值变化时，染料稳定性高。
织物在穿着舒适性、染色鲜艳性等方面可与天然织物媲美，在价格上低于天然真丝，可产生高附加价值。
阳离子改性涤纶长丝跟涤纶长丝没法区分的，如要区分一般只能用染色法！阳离子原料一般上深色！
 |
联系我们 Contact Us
如果您对我公司产品有任何疑问，请致电 |
 |
客户服务 Customer Service
免费服务温馨体贴：免费提供设计方案、免费提供安装指导。 |
 欢迎扫描关注微信公众号 |
